由于激光的光譜窄、光強度高、方向性好，可以實現唯美的色彩表現與大屏幕顯示的完美結合，越來越多的人認為激光光源是顯示光源發展的必然趨勢。同時還有一部分人士并不完全認同這種說法，其中一個重要的問題就是激光光源對人眼是否安全的擔憂。
|
 |
|

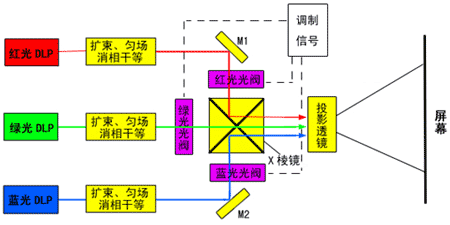

激光顯示成像光路示意圖 |
通常人們認為激光是一種能量極強的光，并且其匯聚性很好，在一個很小的點上可以聚集很大的能量。在日常生活中，激光已經普遍用于工業、醫療、科研、軍事等領域，特別是一提到激光，人們就會在然而然的想到激光武器、激光切割機等大功率激光，我們知道激光對人眼的傷害主要是其高能量造成的，所以人們對激光顯示產品對人眼損傷的擔心不無道理。
那么激光投影機、激光電視機等顯示產品到底對人眼安不安全呢？要解開人們的擔心與疑慮還要從激光顯示不同實現方式的原理說起。通常激光投影方案大的分類主要有兩種，一種是掃描式的顯示方式，一種是投影式的顯示方式。
掃描方式實現激光顯示圖像的方案是人們最早嘗試實現激光成像的方式，人們利用激光良好的方向性進行逐行掃描，激光束從上到下、從左到右進行掃描。水平偏轉（行掃描）通過放映頭中的一個多面旋轉鏡實現，垂直偏轉（幀掃描）通過一個傾斜鏡實現。這種方案使用的激光束具有很強的能量，對人眼確實存在傷害，如今掃描式的激光投影方案除了在小型投影如手機嵌入式投影中使用外，在大屏幕、高亮度投影解決方案中這種方式基本被放棄，而全球廠商或研發機構都將激光顯示技術方案的重點放在了安全可靠的投影式的顯示方式。
|
 |
|
擴束前的激光器出光 |
以投影方式為激光顯示解決方案的工作原理如圖1所示：紅、綠、藍三色激光分別經過擴束、勻場、消相干后入射到相對應的光閥上，光閥上加有圖像調制信號，經調制后的三色激光由X棱鏡合色后入射到投影物鏡，最后經投影物鏡投射到屏幕，得到激光顯示圖像。
這種投影顯示的方案之所以對人眼安全，就是因?yàn)槠浼t綠藍激光在成像前有一個擴束的過程。所謂擴束，其原理就是將較細的平行光束用透鏡發散，然后再用凸透鏡發散，然后再用凸透鏡據稱較粗的平行光束，這時激光已經從點光源變成了面光源。
|
 |
|
三色激光擴束后的投影圖像，光束能量被分散 |
紅綠藍三色可見光激光光束經過專門的擴束整形設備后，將激光發散角擴大，使其具有與氙燈光源相近的能量密度，而不再是能量密度高出氙燈光數萬倍的激光，此時的低能量秘密度單色光也不具有剛從激光器出來時的危險性，也就是說從激光投影機鏡頭投出的光與從任何普通燈泡光源投影機鏡頭投射出的光具有同樣的安全性能指標。
拿電視機舉例就是屏幕破損，激光不慎從屏幕中射出，大家也不必?fù)?dān)心。激光其仍然是被擴束后通過鏡頭折射出的柔和光線的一部分，對人眼不構成傷害。
激光前投影機已經有良好的商業性運營案例，安全性得到了很好的驗證。2008年7月，由北京中視中科光電技術有限公司聯合國內知名院線共同成立了全球首家激光影廳。在影院運營前，中視中科邀請獨立的權威機構——軍事醫學科學院放射與輻射醫學研究所，就激光投影機對人眼可能構成的危險進行了檢測。報告顯示“在人眼正常反應時間內可以采取保護性反應而不會出現照射時間過長意外損傷，因此屬于人眼短時間照射安全范圍。屏幕反射光的最大功率密度為1.2W/m2，遠低于104秒時間內最大允許照射通量，在該時間內為安全照射劑量。”報告完全驗證了以投影方式為原理的激光顯示方案對人眼具有很好的安全性，非常適合人眼的感受。激光影院運營至今未接到任何消費者不良反映的反饋意見。
去掉安全顧慮的激光顯示技術及產品，將使更多的人相信已經沒有什么可以阻擋激光光源成為未來顯示技術發展的必然趨勢。
