1、前面板說明：
POWER——電源指示燈，接通電源時指示燈亮。
NET——網絡指示燈，CR-NET連接可編程中控主機并通信良好時指示燈亮。
L——左聲道音量（VOL）、音色（TONE）指示燈
VOL：左聲道靜音時指示燈滅；調節左聲道音量大小時指示燈閃亮；其他情況常亮。
TONE：調節左聲道音色時指示燈閃亮；其他情況指示燈滅。
R——右聲道音量（VOL）、音色（TONE）指示燈
VOL：右聲道靜音時指示燈滅；調節右聲道音量大小時指示燈閃亮；其他情況常亮。
TONE：調節右聲道音色時指示燈閃亮；其他情況指示燈滅。

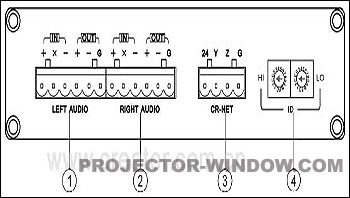

2、后面板說明：
>> LEFT AUDIO——左聲道音頻輸入接口
>> RIGHT AUDIO——右聲道音頻輸入接口
>> CR-NET——4位網絡口，連接至可編程中控主機，與主機通信，同時對本機供電。
>> ID——網絡ID設置撥碼盤。
音頻輸入接口有平衡音頻接法和不平橫音頻接法，接線示意圖如下圖：

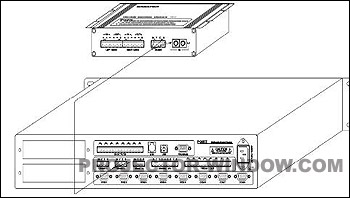

3、CR-VOLII音量控制器與PGMII中控連接圖：
4、CR-VOLII音量控制器編碼說明：
當CR-VOLII音量控制器與PGMII中控連接好以后就可以進行程序的編寫。

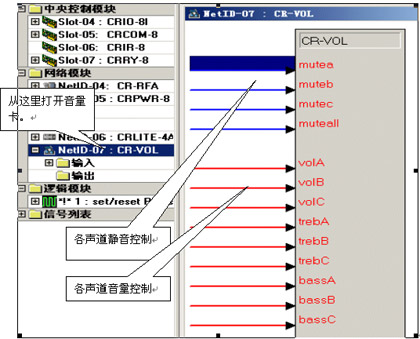

①打開Controlsystem軟件，并打開音量卡。
在Control System 2007的音量卡提供三聲道接口，包括
>> 3路聲道靜音控制：mutea、muteb、mutec。
>> 3路主音量控制：VolA、VolB、VolC。
>> 3路高音控制：trebA、trebB、trebC。
>> 3路低音控制：bassA、bassB、bassC。
目前CREATOR快捷音量卡支持左右兩聲道，并且在實際工程應用中不會單獨去控制具體哪個聲道的靜音，沒有特殊情況下靜音控制是左右聲道統一控制，對于音量調節來說，也是左右聲道統一控制。并且一般在高檔的多功能會議廳中都有擴聲系統，音量的高低音調節一般通過擴聲系統中的調音臺來控制，所以在實際工程中，高低音的調節一般不會采用音量卡控制，音量卡的應用更多控制總音量的調節和靜音控制。

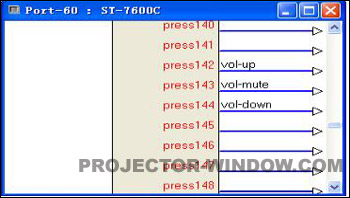

②在觸摸屏網絡模塊中寫進變量。
|

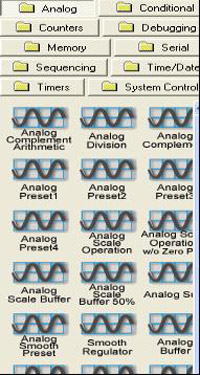

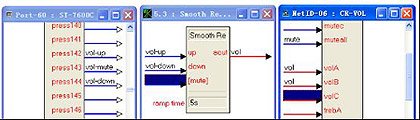

③在邏輯欄Analog里把Smooth
Regulator邏輯拉出來，把音量升和音量降的變量拉過去。在aout里填上vol變量，把vol變量拉到音量卡模塊上。在Bistable
Trigger邏輯上的ramp time 填上5秒（代表從最低音到最高音的變化時間）。
Smooth Regulator邏輯功能描述：
當輸入信號<up>為1時，模擬信號輸出<auto>的值連續線性增大。當輸入信號<down>為1時，模擬信號輸出<auto>連續線性減小。<Pamp_time>參數指定了開始使輸出在0%到100%之間浮動所需要的時間，如果想控制一個模擬量調節的靈敏度，可以設置<Pamp_time>的值來實現，<Pamp_time>的值越小靈敏度越高。 |
 |

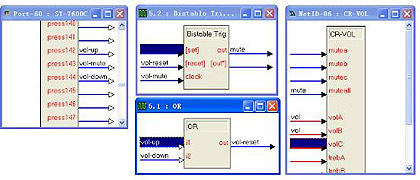

④從Memory欄里找到Bistable
Trigger邏輯指令，把它拉出來，在邏輯指令中的CLOCK中填上觸摸屏模塊上一樣的代表靜音的變量，然后在Conditional欄里把OR邏輯指令拉出來，插入一個信號，把代表音量升和降的變量填進i1、i2上面。在OR邏輯的out上填上vol-reset變量，把這變量拉到Bistable
Trigger邏輯指令的reset上。因?yàn)殪o音一般都是全部靜音，所以把Bistable
Trigger邏輯指令的out上的mute變量直接拉到音量卡的muteall上面。
Bistable Trigger邏輯功能描述：
當輸入信號<clock>發生突變，由0轉變1的瞬間，輸出信號<out>狀態由當前狀態取反并鎖住保持狀態，直到輸入信號<clock>下次發生突變輸出信號<out>狀態又再次對當前狀態取反。

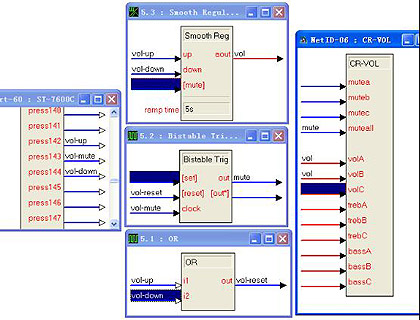

⑤整個音量控制器的程序就已經編寫好，下圖是程序中邏輯指令變量流程圖：
|
