[投影之窗消息]
根據市場的發展和客戶對拼接控制器性能、功能提出的新的需求，東平科技在原有拼接控制器的基礎上，通過不斷創新、積極研發，于近期成功推出全新DC2000系列產品的最新改進型，為DPTECH
系列拼接控制器能更好的為客戶服務打下了更加堅實的基礎。
產品的主要改進是以下幾方面：
1、二維高階數字濾波改進為三維高階數字濾波。
2、處理速度是老產品的2倍以上，每通道帶寬達到2.5G。（支持多路1080P信號）
3、新產品加固了機箱、增加空氣過濾以及加強通風，能更加適應惡劣的環境。
4、輸入輸出通道都為獨立卡，可以熱插拔，根據需求靈活配置，便于維護。
5、視頻加入了DC、DI運動補償。（復合視頻效果更清晰、支持視頻高清信號）
6、新加入了1+1 冗余備份電源（可選）。
新DC2000系列多屏拼接控制器簡介

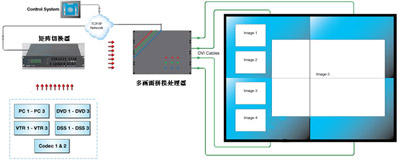

DC2000多屏拼接控制器器是一款純硬件的專業化的圖像處理設備，能夠?qū)⒍鄠�(gè)動態畫面顯示在多個屏幕上面，實現多窗口拼接的功能。專為要求高質量顯示多個視頻畫面的場合設計，為指揮中心、視頻會議、多媒體多功能廳等場所的應用提供了一套理想的解決方案。
DC2000多屏幕拼接控制器采用大規模FPGA
陣列式組合處理構架，全硬件設計，自建核心 CPU
和操作系統。控制器集超寬帶視頻信號采集、實時高分辨率數字圖像處理、二維高階數字濾波等高端圖像處理技術于一身，具有強大的處理能力。控制器采用多總線并行和多總線數據交換的處理機制,能從根本上保證對所有輸入視頻進行全實時處理，圖像沒有延遲，無丟幀現象。
DC2000 32-64系列多屏幕拼接控制器能支持32-64塊屏幕的拼接顯示，并支持多種視頻輸入模式， 包括復合視頻（
DVD 或攝像頭信號），電腦信號（VGA 和 DVI
信號）等。其中對復合視頻，能做到NTSC/PAL制式自適應；對計算機視頻，能支持目前幾乎所有的常見顯示分辨率；數字視頻可支持 1080P
高清信號。多屏幕拼接控制器支持 RGB/DVI 輸出方式，支持所有常見的現實分辨率。
DC2000 不僅圖像質量出色，而且新增了諸多功能，例如，基于 Web
的控制、動態調整窗口大小、添加邊框和標題等，因此，DC2000 是需要在監視器或投影機上顯示多幅圖像的應用領域的理想之選。DC2000
每路輸入都可在屏幕上的任意位置進行大小調整和定位。顯示方式幾乎不受任何限制。DC2000 支持實時、動態地移動窗口以及調整窗口大小。
|
 |
用戶可選擇 RGB 和 DVI 兩種格式，最高為 1600 x 1200
的分辨率中任意選擇輸出設置，這確保了輸出信號可與任何顯示屏匹配。通過采用 DVI
格式的輸入信號和輸出信號，可以形成一條從信號源到顯示屏的全數字信號通路。更為方便的是，可將 RGB 和 DVI
格式的雙路輸出信號分別輸出至兩個單獨的顯示器。
DC2000
專為移動和惡劣環境設計，包括作戰指揮中心、海軍和空降控制臺以及軍用運輸裝置等。為了適應惡劣的環境條件，獲得可靠的顯示效果，它在結構上做了許多改進，包括加固機箱、增加空氣過濾以及加強通風等。
通過 RS-232 或以太網端口的命令行接口或標準 Web 瀏覽器的圖形化界面，可以輕松地設置并控制所有功能。DC2000
秉承了DPTECH一貫的出色質量和高可靠性，是要求最苛刻的關鍵任務應用領域的理想解決方案。
功能特點：
32-64塊屏幕拼接顯示；
RGB、DVI、HDTV、S-Video、NTSC/PAL輸入信號；
平穩地調整輸入信號大小和移動輸入信號；
Web 操作，以太網和 RS-232 控制；
在單屏幕中可開4個窗口，調整為任意長寬比；
所有窗口可任意漫游、疊加、縮放； |
 |
所有輸入輸出通道都為獨立卡，可以熱插拔，根據需求靈活配置，便于維護；
彩色背景；
標題和邊框；
緊湊型，標準U機箱；
RGB 和 DVI 輸出信號。
技術參數表：
|
實時RGB采集 |
|
|
輸入信號格式 |
VGA（Sub-15）或者DVI
(DVI-I ) |
|
RGB輸入通道數 |
1-32、64路 |
|
單通道最多RGB窗口數 |
4路 |
|
輸入通道最大分辨率 |
1600x1200，60Hz |
|
視頻采集 |
|
|
輸入信號格式 |
HDTV、S-Video、NTSC/PAL |
|
視頻輸入通道數 |
1-32、64路 |
|
單通道最多視頻窗口數 |
4路 |
|
拼接輸出通道 |
|
|
輸出信號格式 |
VGA（Sub-15）或者DVI
(DVI-I ) |
|
最大輸出通道數 |
32、64 |
|
輸出通道最大分辨率 |
1280x1024,60Hz |
|
控制軟件 |
|
|
控制接口 |
串口RS-232 、網口
RJ-45 |
|
控制協議 |
串口協議 、網絡協議 |
|
控制軟件 |
DP DC2000
多屏幕拼接控制軟件 |
|
其他規格 |
|
|
尺寸 |
48cm x 30cm x
18-54 cm |
|
重量 |
10-20 Kg |
|
輸入電壓 |
AC 220V-240V
60Hz |
|
功率 |
300W |
|
備份電源 |
1+1 冗余備份 （可選） |
|
平均故障間隔時間 |
30000小時 |
|
