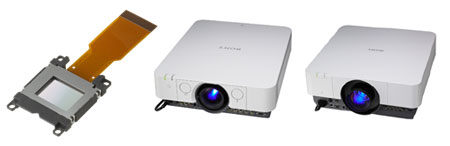

Sony公司研發的無機配向膜“BrightEra”芯片技術早已經在投影機上商業化，采用了“BrightEra”芯片的投影機能實現更高的亮度和對比度，更好的畫面均勻性和穩定性，以及能實現更高的分辨率。三月底面世的這兩款新品VPL-F700HL和VPL-F400H高清工程投影機就采用了0.95英寸和0.76英寸的新一代“BrightEra
with Long Lasting Optics”芯片技術，亮度可以實現7000流明和4300流明，分辨率達到1920*1200。
|
 |
新一代“BrightEra with Long Lasting
Optics”芯片技術不僅使用了無機配向膜改善了液晶板的耐光性，并且在光學系統中使用了無機材料的偏光鏡，使投影機產品更具有穩定性。

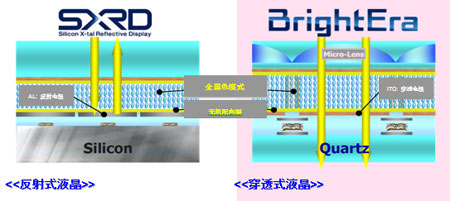

“SXRD” 和 “BrightEra” 的結構比較
什么是 “BrightEra”?
“BrightEra”
是Sony最新研發的采用了無機配向膜的帶微鏡陣列的高溫多晶硅液晶板芯片。這一無機配向膜和新型液晶材料最早是Sony運用在能實現高質量畫面和高耐熱性的LCOS類型的現在已經大量生產的“SXRD”AV投影機上的技術。
傳統的高亮度投影機通常是采用有機的配向膜，然而，隨著近來投影機追求高亮度的市場趨勢，市場需求加速了投影機的使用往高亮度和小尺寸機身方向變化。
面對這一市場趨勢，更好地滿足用戶對這類高亮投影機的需求， Sony應用了“SXRD”
上的無機配向膜和新型液晶材料技術在高溫多晶硅TFT液晶板芯片上，以及設計的最優化來實現高亮度。這使得“BrightEra”液晶板芯片的應用取得了巨大的市場成功。
|
 |
|
“SXRD” 和 “BrightEra” 的結構比較 |
“BrightEra”的主要特征
1. 采用無機配向膜提高光電阻實現高亮度
光電阻的大量提高允許使用更亮的光源，同時實現了更高的亮度。而且，使用無機配向膜提高了芯片的穩定性。
2. 新驅動系統和切邊微加工技術實現了高開口率和高畫面質量
新的雙倍速度倒置驅動系統通過抑制了像素線之間由于電壓的不一致導致的液晶陣列的不均勻性來擴張了液晶的有效開口區域。另外，邊緣微加工技術減少了TFT電子回路的寬度，與傳統的方式相比，這個技術能讓開口率增加20%。雙倍速度驅動能使TFT元素在強光照射時的泄露部分減半，以及更多地改善了細節部分的閃光。
3. 全黑色模式提高了對比度
全黑色模式能使液晶分子陣列顯示黑色，實現了高對比度。
|
 |
|

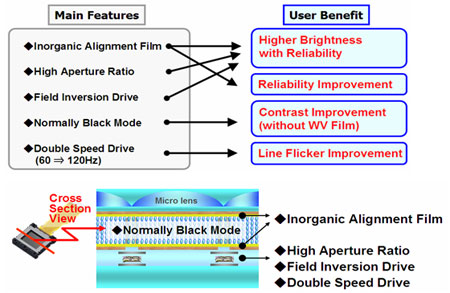

“BrightEra” 的技術支持 |
采用無機配向膜提高芯片穩定性
普通高亮度投影機的光線從高壓汞燈里照射出來，包括了強烈的短波紫外光。普通的投影機使用紫外光過濾器來消除紫外光，但是還是有很少的紫外光可以穿透過去。
“BrightEra”
使用的無機配向膜是不容易吸收這小部分沒有被過濾的紫外光，而且無機配向膜的使用能使得配向膜的分子更有結合力。這個能使投影機在強光的長時間照射下也有非常好的穩定性。
這個技術使得高亮度投影機可以有高亮度光線輸入和輸出而不必使用大尺寸液晶板。另外，傳統的有機配向膜排列的時候是要通過對膜表面的摩擦，而使用無機配向膜或修改膜的結構時可以輕松的形成配向膜。這樣可以除去了物理配向的過程，而且得到極好的圖像質量。
|
 |
|

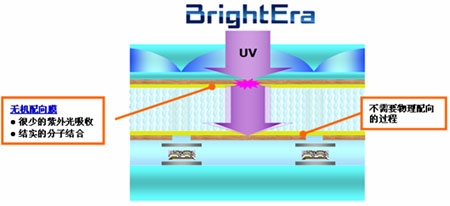

通過無機配向膜增加光電阻 |
新的驅動系統和切邊微加工技術
為了防止圖像燒傷，通常液晶顯示器液晶單元的像素電位極性是倒轉的。傳統的液晶顯示器使用的是水平倒置驅動系統使每個像素線的像素電位極性都倒置，這個最適合60赫茲的驅動。這個情況下，水平的電子域是從像素電極之間產生的。這樣液晶陣列被破壞了，所以這個液晶排列不能獲得白色顯示，光線傳送也變?nèi)酢?br>
|
 |
|

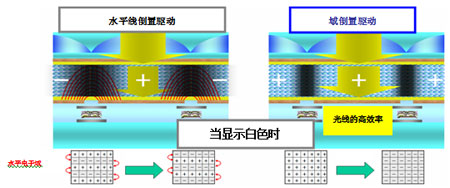

液晶驅動系統的比較 |
相反，
“BrightEra”使用的單一域倒置驅動系統倒置了每個域的像素電位極性，這樣減少了像素電極之間的電子域，所以有效的液晶排列能顯示白色，而且光線也可以被很好的傳送。另外，與傳統的方式相比，切邊微加工技術減少約70%的TFT元素面積，電子回路的寬度被減小，開口率增加了近20%。
|
 |
|

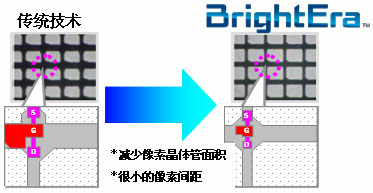

邊緣微加工技術 |
全黑色模式
傳統的高亮度投影機使用的是全白色模式，這個有利于增加亮度。這種模式使用液晶陣列顯示白色，當顯示黑色的時候，液晶必須被采用一個電子域到液晶單元里面來控制。這樣，在配向膜表面液晶分子不能被完整地排列，所以出現了光線散射會使光泄露和低對比度。
|
 |
|

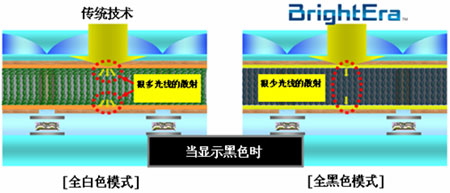

比較顯示的模式 |
另一方面， “BrightEra”
使用的全黑模式使液晶陣列顯示黑色。這種方式很少有光的散射，所以很少有光泄露，以及由很好的對比度。另外，為了更有效率的控制液晶陣列即使在顯示白色的時候，在應用了電子域后無機配向膜和新的液晶設計已經被最優化了，同時，也增加了亮度。
|
